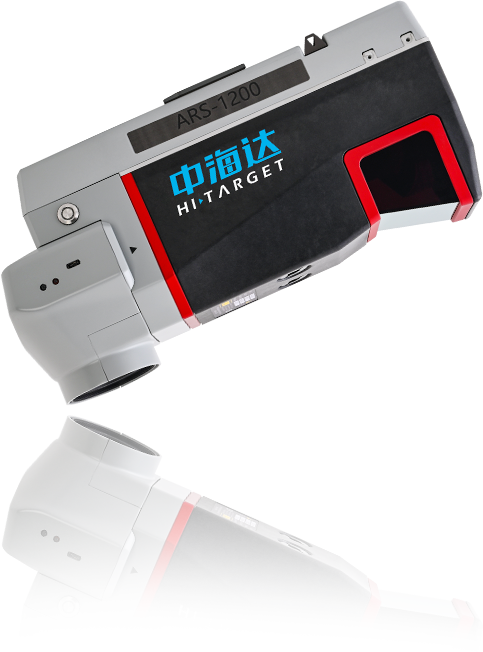

ARS-1200机载激光测量系统

机载激光雷达ARS-1200
是一款轻便、多功能的机载激光测量系统,采用创新的扫描模式,实现出色的目标覆盖,让数据更准确,作业更高效!



轻量化:3.2kg
一体化设备系统所有传感器全部集成在高精密刚性结构体中,内部充分的堆叠化结构减少了内部连接线缆,增加了可靠性,同时可根据需求配置扩展。传感器相对位置固定,出厂后现场使用免标定。,带相机总重量3.2kg


高点频:1800KHz
激光脉冲发射频率高达1800KHz


长测距:1430m@80%
在80%反射率被测物的条件下最大有效测距高达1430m


超广视角:100°
激光器机械旋转线性扫描,视场角100°获取更大宽幅的地物空间数据,作业更高效!


多角度扫描:-10°、0°、10°
ARS1200的扫描线是周期性方向变化的。扫描线方向从向前倾+10°,到垂直向下,再到后倾斜-10°连续变化。这样的扫描模式提供了几乎完整的三维数据集。前/后倾斜扫描的能力让ARS1200能够对建筑物外立面、天线等地物的表面进行精确的数据采集。此外,垂直向下方向也能实现可靠的数据获取,保证山谷底部数据的完整性。
资料下载
设备参数
ARS-1200机载激光测量系统 | |||
分项 | 指标内容 | 性能参数 | |
激光扫描单元 | 激光安全等级 | I 级 | |
最大测量距离 | 1430m(80%反射率) | ||
最大脉冲频率 | 1800KHz | ||
扫描速度 | 50-400 线/秒 | ||
测距精度 | 5mm@150m | ||
扫描角度 | ±50°(100°) | ||
角度分辨率 | 0.001° | ||
惯性导航单元 | 定位精度 (PP 后处理) | 平面 | 0.01m |
高程 | 0.02m | ||
航向精度 | 0.010° | ||
姿态精度 | 0.005° |
